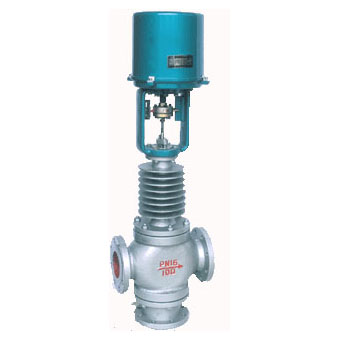

SZDLQ电子式合流电动三通调节阀、SZDLX电子式电动三通分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用9610L系列电子式直行程电动执行机构，接受0～10或 4～20mA.DC信号驱动阀门启闭。其中三通合流调工阀用于将两种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。
电子式调节阀公称通径由25mm至300mm，电子式调节阀公称压力有1.6、4.0、6.4MPa,电子式调节阀适用流体温度由-60℃至450℃，电子式调节阀控制信号为0～10或4～20mA.DC。配用不同的阀盖可分为普通型和散热型两种。
SZDLQ电子式电动三通合流调节阀主要零件材料
阀体、阀盖：HT200、ZG230～450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填 芯：聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套：2Cr13
SZDLQ电子式电动三通合流调节阀主要技术参数
|
公称通径DN（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数
Kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
额定行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
|
固有流量特性
|
直线、抛物线
|
|
工作温度（℃）
|
普通型：铸铁：-20～200、铸钢：-40～250、铸不锈钢：-60～250
散热型：铸钢：-40～450、铸不锈钢：-60～450
|
|
介质温度（℃）
|
200以下（对合流阀而言）
|
|
固有可调比R
|
30：1
|
|
公称压力PN（MPa）
|
1.6、4.0、6.4
|
|
允许泄漏量
|
硬密封：Ⅳ级、软密封：Ⅵ级
|
|
作用方式
|
故障时：全关、全开、自锁位
|
|
信号范围（mA.DC）
|
0～10、4～20
|
|
电源电压
|
220V、50Hz
|
|
