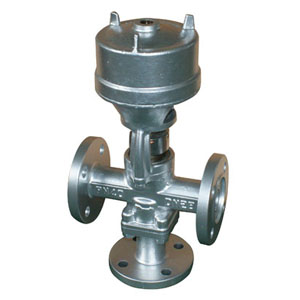

KZSQ轻型气动活塞切断阀概述
ZSQ气动活塞式切断阀是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。
KZSQ轻型气动活塞切断阀作用原理
当信号压力为零，由于弹簧（单作用仅有）的预紧力，使阀芯处于初始状态（常开或常闭）。当执行机构接到信号压力（ 0.4~0.6MPa ）时，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电样阀，使活塞式切断阀控制更加方便、简捷。
KZSQ轻型气动活塞切断阀结构原理
气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部组成，中间由支架边接而成。根据调节机构的形式，气动活塞式切断阀可分为直通单座切断阀（ZSQP型）、直通套筒切断阀（ZSQM型）、二位三通切断阀（ZSQN型）三种型式。气动活塞式执行机构有单作用（弹簧复位）和双作用（双进气）二种。采用单作用执行机构，整机作用方式可分为气关式（水平管路接通）和气开式（水平管路断开）。气动活塞式切断阀有硬密封和软密封两种密封形式，分别适用于不同的温度及压力。ZSQM 型气动活塞式套筒切断阀采用平衡式阀芯，可提高切断压差。二位三通切断阀采用四通式阀体，有三个流道口，特别适用于对两条流路的切换。
KZSQ轻型气动活塞切断阀主要零件材料
|
ZSQ活塞式气动切断阀阀体、阀盖
|
ZSQ活塞式切断阀阀芯
|
ZSQ气动切断阀阀座
|
气缸体
|
活塞
|
填料
|
阀芯软质密封件
|
|
HT200、ZG230-450、 ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
|
1Cr18Ni9Ti、 Cr18Ni12Mo2Ti
|
1Cr18Ni9Ti、 Cr18Ni12Mo2Ti
|
ZG230-450
|
ZAlSi12
|
聚四氟乙烯，柔性石墨
|
增强聚四氟乙烯
|
KZSQ轻型气动活塞切断阀主要技术参数
|
ZSQ型气动切断阀公称通径 DN （ mm ）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
额定流量系数（ KV ）
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
额定行程（ mm ）
|
8
|
12
|
20
|
25
|
|
气缸直径（ mm ）
|
75
|
100
|
150
|
|
允许泄 漏 量
|
硬密封（ l/h ）
|
单座、三通： 1.2 × 10 -7 ×阀额定容量
套筒： 5 × 10 -6 ×阀额定容量
|
|
软密封
|
VI 级
|
|
工作温度（）
|
-20~200 -40~450
|
|
公称压力 PN （ MPa ）
|
1.6 4.0 6.4
|
|
允许压差 （ MPa ）
|
ZSQP
|
单作用
|
1.16
|
0.66
|
0.39
|
0.6
|
0.39
|
0.4
|
0.31
|
0.20
|
|
双作用
|
6.4
|
5.0
|
2.8
|
3.3
|
2.13
|
2.71
|
1.75
|
1.11
|
|
ZSQM
|
单作用
|
公称压力
|
|
双作用
|
|
ZSQN
|
单作用
|
0.89
|
0.57
|
0.35
|
0.56
|
0.36
|
0.45
|
0.30
|
0.20
|
|
双作用
|
5.2
|
3.22
|
2.03
|
2.27
|
1.46
|
2.00
|
1.32
|
0.85
|
|
信号压力（ KPa ）
|
0 或 400~600
|
|
|
|
|
|
|
|
|
|
|
|
KZSQ轻型气动活塞切断阀订货须知
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料 6.介质种类和温度范围
7.阀前后压力(压差) 8.密封形式 9.配套附件
|
