流量控制阀简介
400X流量控制阀是一种采用高精度先导式方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管道中，保持预定流量不变，将过大流量限制在一个预定直，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。该阀一改常规节流阀使用孔板或纯机械地减小流域面积的理，利用相关导阀，最大限度地减少能力在节流过程中的损失。如遇紧急情况400X流量控制阀可以截止流量，避免损失。控制灵免度高，安全可靠，调试简便，使用寿命长。
流量控制阀结构特点和用途

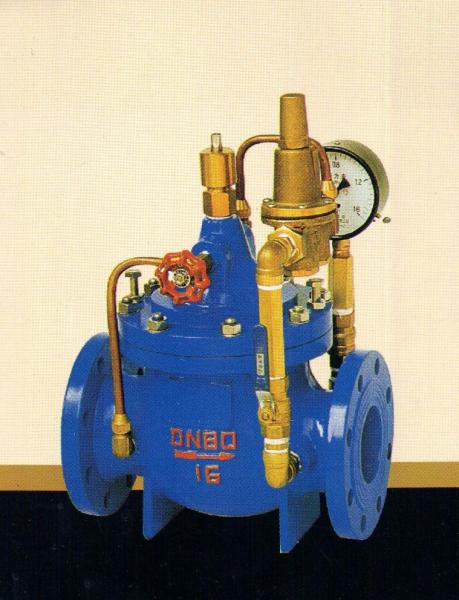

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
流量控制阀工作原理
当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。
流量控制阀维护说明
水力控制阀是一种利用水自润式阀体，无须另加机油润滑，如遇到主阀内部零件损坏时，按下列指示进行拆卸。（注：主阀内般易损耗品为膜片及密封垫，其它内部金属甚少损坏）。
1. 先将主阀前后端闸阀关闭
2. 将主阀盖上的配管接头螺丝松开，阀内压力泄掉
3. 将所有螺丝取下，包括控制管路中的必要铜管和螺帽
4. 取下盖和弹簧
5. 将轴芯、膜片（活塞）等取下，切勿损伤膜片
6. 将以下各项东西取出后检查膜片及密封垫是否损坏，如无损坏请勿再分解其内部零件
7. 如发现膜片或密封垫有损坏，请将轴芯上的螺帽松脱，逐件分解膜片或密封垫，出取出后重新换上新的膜片或密封垫
8. 详细检视主阀内部阀座、轴芯等是否有损坏，若有其它杂物在主闪内部将其清理出
9. 依反向顺序将更换后的零件组合，装好主阀，注意阀门不能有卡阻现象
10. 请参考安装操作注意事项重新使用。
流量控制阀主要技术参数
|
公称压(Mpa)
|
壳体试验压力(MPa)
|
密封试验压力(MPa)
|
出口可调压力(MPa)
|
压力特性
△P2P1
|
流量特性
△P2P1
|
适用介质
|
介质温度(℃)
|
|
1.0
|
1.5
|
1.1
|
0.09-0.8
|
P2×8%
|
P2×15%
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
0.10-1.2
|
P2×10%
|
P2×20%
|
|
2.5
|
3.75
|
2.75
|
0.15-1.6
|
P2×12%
|
P2×25%
|
流量控制阀主要零件材料
|
零件名称
|
零件材料
|
|
阀体 阀盖
|
WCB
|
|
阀座 阀盘
|
铜合金
|
|
密封圈 O型圈
|
丁腈橡胶
|
|
阀杆
|
2Cr13
|
|
弹簧
|
50CrVA
|
|
针型阀
|
铜合金
|
|
球阀
|
铜合金
|
|
浮球阀
|
铜合金
|
|
微型过滤器
|
不锈钢
|
流量控制阀部件列表：
1、球阀2、导阀3、流量调节阀4、主阀5、压力表6、针阀
流量控制阀主要外形连接尺寸
|
公称通径
|
尺 寸(mm)
|
|
DN(mm)
|
L
|
F1
|
F
|
H1
|
H
|
|
20
|
150
|
136
|
292
|
247
|
342
|
|
25
|
160
|
136
|
292
|
247
|
342
|
|
32
|
180
|
136
|
292
|
247
|
342
|
|
40
|
200
|
155
|
330
|
278
|
395
|
|
50
|
203
|
155
|
330
|
278
|
395
|
|
65
|
216
|
165
|
350
|
298
|
405
|
|
80
|
241
|
175
|
365
|
313
|
430
|
|
100
|
270
|
195
|
410
|
350
|
510
|
|
125
|
300
|
220
|
455
|
365
|
560
|
|
150
|
330
|
230
|
475
|
420
|
585
|
|
200
|
400
|
255
|
530
|
450
|
675
|
|
250
|
480
|
300
|
623
|
470
|
730
|
|
300
|
550
|
340
|
700
|
490
|
760
|
|
350
|
622
|
415
|
840
|
526
|
840
|
|
400
|
685
|
430
|
880
|
570
|
910
|
|
450
|
750
|
430
|
880
|
570
|
910
|
